PropellerWasserzähler, auch Woltmann-Wasserzähler genannt, sind Geschwindigkeitswasserzähler, die für den Einsatz in Rohren mit großem Durchmesser (DN80-DN200) geeignet sind. Sie zeichnen sich durch eine hohe Durchflusskapazität und einen geringen Druckverlust aus. Wie funktionieren Propellerwasserzähler? Was sind ihre verschiedenen Typen?
Ebenso wie Drehschieberwasserzähler (DN15-DN65) zählen auch Propellerwasserzähler zu den Geschwindigkeitswasserzählern. Wenn Wasser in das Messgerät fließt, trifft es entlang seiner Achse auf das propellerförmige Laufrad des Messgeräts, wodurch es sich dreht und ausströmt. Die Geschwindigkeit des Laufrads ist proportional zur Wassergeschwindigkeit. Nach dem Durchlaufen eines Untersetzungsgetriebes wird die Gesamtwassermenge, die durch den Zähler fließt, auf einer Anzeige angezeigt.

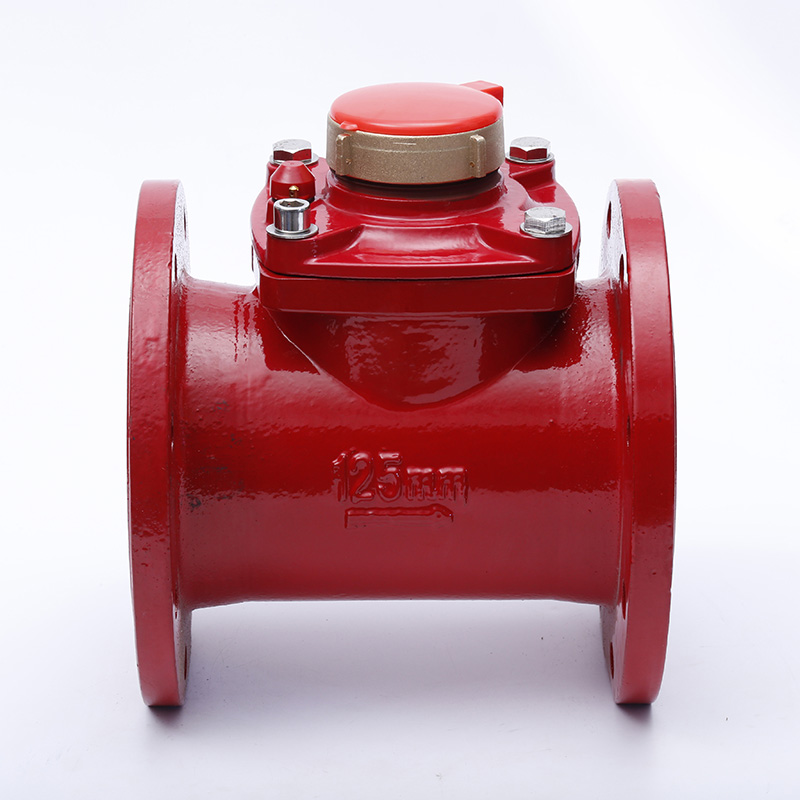

PropellerWasserzählersind in zwei Kategorien unterteilt: horizontal und vertikal. Die meisten in China verwendeten Industriezähler sind horizontale Propellerzähler. Darüber hinaus hat sich auch der abnehmbare horizontale Propeller-Wasserzähler (Trockentyp) zu einer Produktreihe entwickelt und ist bei Anwendern aufgrund seines großen Messdurchflussbereichs, der großen Vielseitigkeit der Teile und der Möglichkeit der Installation und Wartung ohne Unterbrechung der Wasserversorgung oder Ausbau des Zählers beliebt.
| Merkmal/Parameter | Spiralwasserzähler | Schraubenwasserzähler |
|---|---|---|
| Funktionsprinzip | Beide basieren darauf, dass der Wasserfluss die Drehung des Laufrads beeinflusst, und dass dann der Zahnradverzögerungsmechanismus die Anzahl der Umdrehungen zur Messung des Wasserverbrauchs zählt. | Beide basieren darauf, dass der Wasserfluss die Drehung des Laufrads beeinflusst, und dass dann der Zahnradverzögerungsmechanismus die Anzahl der Umdrehungen zur Messung des Wasserverbrauchs zählt. |
| Wellenrichtung relativ zur Strömung | Die Rotationsachse steht senkrecht zur Fließrichtung des Wassers. | Die Rotationsachse verläuft parallel zur Fließrichtung des Wassers. |
| Methode zur Laufradmontage | Am Rotor sind mehrere radial rotierende Lamellen montiert. | Am Rotor sind mehrere spiralförmige Flossen montiert. |
| Messgenauigkeit | Höhere Messgenauigkeit. | Geringere Messgenauigkeit. |
| Druckabfall | Verursacht wahrscheinlich einen erheblichen Druckabfall. | Es ist unwahrscheinlich, dass es zu einem Druckabfall kommt. |
| Durchflusskapazität | Geringere Durchflusskapazität. | Höhere Durchflusskapazität. |
| Aussehen | Gewöhnliches Erscheinungsbild mit schlankem Mittelteil und spitz zulaufenden Enden. | Einheitliches Erscheinungsbild, das eine gerade Linie bildet. |
| Anwendungsbereich | Häufiger auf dem Markt, geeignet für Orte mit geringerem Wasserbedarf wie Wohngebiete und Einkaufszentren. | Eignen sich besser für Industriestandorte, landwirtschaftliche Bewässerung und großflächige Wassernutzungsstandorte und sind gleichzeitig einfacher zu warten. |
Wählen Sie einen geeigneten Installationsort: DerWasserzählersollte in einem trockenen, gut belüfteten Raum ohne direkte Sonneneinstrahlung und Feuchtigkeit installiert werden, um eine Verformung der Kunststoffkomponenten zu verhindern. Stellen Sie sicher, dass das Rohr vollständig mit Wasser gefüllt ist, dass sich keine Luftblasen im Messgerät ansammeln und dass es nicht am höchsten Punkt des Rohrs installiert wird.
Vorbereitung der Rohrleitung: Am Eingang des Wasserzählers ein gerades Rohrstück mit dem gleichen Querschnitt wie das Rohr, mindestens dem Fünffachen des Zählerdurchmessers, installieren. Installieren Sie am Wasserzählerausgang ein gerades Rohrstück mit mindestens dem doppelten Zählerdurchmesser. Stellen Sie sicher, dass die Verbindungsrohre vor und hinter dem Wasserzähler nicht eingeengt werden und dass die Wasserflussrichtung mit der Flussrichtung des Rohrs übereinstimmt. Darüber hinaus sollten die Rohre frei von Schmutz sein, um Schäden am Wasserzähler zu vermeiden.
Installation von Ventilen und Filtern: Der Wasserzähler sollte mit einem Ventil ausgestattet sein, um den Ausbau und Austausch zu erleichtern. Es wird außerdem empfohlen, Durchflusskontrollgeräte (z. B. Ventile) und Filter zu installieren, um das Messgerät vor Verunreinigungen und Wasserdruckstößen zu schützen.
Installationsspezifikationen: DieWasserzählermüssen in der angegebenen Ausrichtung installiert werden. Beispielsweise müssen Drehschieberwasserzähler mit kleinem Durchmesser horizontal eingebaut werden. Wenn Sie sie nach vorne, hinten oder nach links oder rechts neigen, kann sich die Empfindlichkeit verringern. Lassen Sie nach der Installation das Wasser langsam ab, um das Rohr zu füllen, um zu verhindern, dass der Luftstrom mit hoher Geschwindigkeit das Messgerät beschädigt. Kalibrierung und Inspektion: Wasserzähler sollten vor der Installation kalibriert werden, um genaue Messungen zu gewährleisten. Nach der Installation sollte die Funktion des Wasserzählers regelmäßig überprüft werden, um sicherzustellen, dass keine Störungen vorliegen.
